Наличие:
В наличии
200 759 ₽
Дополнительные характеристики
Единицы измерения
Бар
Опции настройки
Через дисплей и кнопки
Рабочий режим дисплея
Оптический
Тип дисплея
4-символьный буквенно-цифровый. ЖК экран с задней подсветкой
Функция переключения
Оконный режимКомпаратор порогового значения
Массо-габаритные и монтажные характеристики
Вес
825 г
Монтажный шаг
36 мм
Тип конструкции
Модульный
Тип крепления
Со сквозным отверстием. С внутренней резьбой. С принадлежностями
Метрологические характеристики
Точность, полный диапазон измеряемой величины
3 % FS
Основные характеристики
Артикул
8070094
Внутренний стандарт
IDO28456
Наименование

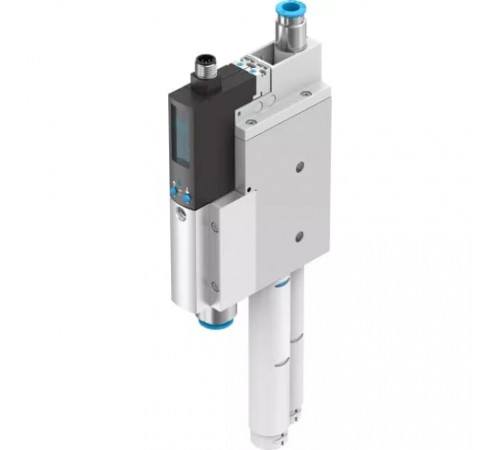

Генератор вакуума
Производитель
Festo
Серия товара
OVEM
Тип оборудования
Генераторы вакуума
Особенности материалов
Материал винтов
Сталь
Материал глушителя
Алюминиевый сплав, POM (Полиформальдегид), PU (Полиуретан) пена
Материал корпуса
Алюминий; PA (Полиамид)
Материал корпуса разъема
Никелированная латунь
Материал корпуса фильтра
PA (Полиамид) с армированием
Материал регулировочного винта
Сталь
Материал сопла передатчика
Алюминий
Материал сопла приемника
POM (Полиформальдегид)
Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)
Материал фильтра
Ячейка, PA (Полиамид), Спеченная сталь
Материал фитинга
Никелированная латунь
Материал штифтов
Сталь
Материал экрана
PA (Полиамид)
Материал электрического контакта
Латунь позолоченная
Технические характеристики
Встроенная функция
Клапан сброса, электрический, Дроссель, Электрический вкл./выкл. клапан, Фильтр, Обратный клапан, Открытый глушитель, Вакуумный переключатель
Вход логической схемы
PNP (положительное переключение)
Вход стандартного переключения
IEC 61131-2
Выход переключателя
2xPNP
Диапазон измерения давления
От -1 до 0 бар
Диапазон индикации
От -0,999 до 0 бар
Диапазон настройки гистерезиса
От -0,999 до 0 бар
Диапазон установки порогового значения
От -0,999 да 0 бар
Диапазон установки порогового значения, 34
От -0,999 да 0 бар
Измеряемая величина
Избыточное давление
Индикатор позиции переключения
LCD
Конструкция, глушитель
Открыт
Максимальная скорость всасывания относительно атмосферного давле
181 л/мин
Максимальный вакуум
93 %
Номинальное рабочее давление
6 бар
Пневматическое подключение, канал 3
Глушитель
Повторяемость порога переключения, полный диапазон измеряемой ве
0,6 %
Подключение вакуума
12 мм
Принцип измерения
Пьезорезистивный
Присоединение
10 мм
Присоединение 2
1/4
Продолжительность вентиляции при номинальном рабочем давлении
0,2 с
Рабочее давление для максимального вакуума
4 бар
Рабочий цикл
100 %
Ручное дублирование
Толкающий. Дополнительно через кнопки управления
Степень фильтрации
40 мкм
Температура среды
От 0 °C до 50 °C
Уровень шума при номинальном рабочем давлении
75 dB(A)
Условный проход, сопло Лаваля
2 мм
Функция распределителя
Н. З.
Характеристика эжектора
Высокий вакуум. Стандарт
Условия эксплуатации
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Класс безопасности
III
Максимальное рабочее давление
8 бар
Максимальный момент затяжки
0.8 Нм для внутр.резьбы. 2.5 Нм при очищенном отверстии.
Минимальное рабочее давление
2 бар
Относительная влажность воздуха
5 % - 85 % (без образования конденсата)
Положение при сборке
Любое
Примечание по рабочей среде
Операция смазывания невозможна
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Степень загрязнения
3
Температура окружающей среды
От 0 °C до 50 °C
Электрические характеристики
Диапазон рабочего напряжения
От 20,4 до 27,6 В DC
Защита от индуктивной нагрузки
Адаптирован к катушкам MZ-, MY-, ME
Импульсная мощность
0,8 кВ
Класс защиты
IP65
Максимальный выходной ток
100 мА
Напряжение изоляции
50 В
Остаточный ток
0,1 мА
Падение напряжения
≤ 1,5 В
Способность выдерживать перегрузку
Имеется в наличии
Характеристики катушки
24 В DC: фаза удержания 0.3 Вт, мощность переключения 2.55 Вт
Холостой ток
< 70 мА
Электрическое подключение
РазъемM12x15-пин
