Код товара:
546190Производитель:
FESTO
Много
206 759 ₽
Срок поставки уточняйте у менеджера
Вес
347 гВысота
36,7 ммАртикул
546190Внутренний стандарт
IDO28456Материал корпуса
Алюминиевый сплавМатериал крышки
PA (Полиамид) с армированиемМассо-габаритные и монтажные характеристики
Вес
347 г
Высота
36,7 мм
Длина
152 мм
Ширина
89 мм
Основные характеристики
Артикул
546190
Внутренний стандарт
IDO28456
Группа
Электрические модули

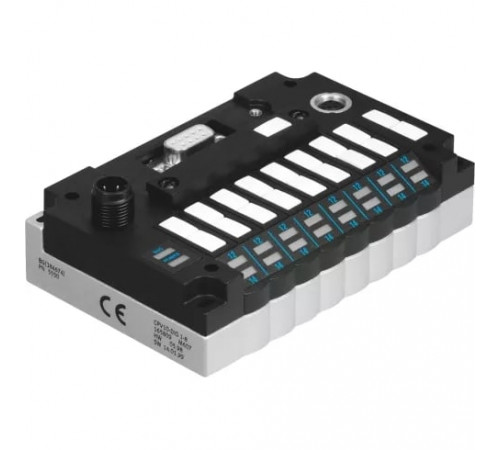

Наименование
Электрический интерфейс
Производитель
Festo
Серия товара
CPV14
Тип оборудования
Принадлежности
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал крышки
PA (Полиамид) с армированием
Материал уплотнения
CR (Хлоропреновый каучук); NBR (Бутадиен-нитрильный каучук)
Технические характеристики
Диагностика
через диагностику устройства (DPV0); Отсутствующий модуль в расширенной CP-ветви; Короткое замыкание/перегрузка, выходы; Низкое напряжение, выходы; Низкое напряжение, питание датчиков; Низкое напряжение, распределители
Диапазон адресации
1 ... 125; Настройка с помощью модуля переключателей
Интерфейс Fieldbus
Опция; - Розетка и разъем, М12X1, 5-пиновые, В-кодировка; - Sub-D, 9-полюсный, розетка
Код продукта
Диапазон продукта: 4: распределители
Максимальное количество входов
32
Максимальное количество выходов
16 катушек клапанов и 32 выхода; 48 катушек распределителей
Максимальное количество распределителей
16 при бистабильных клапанах; 32 при моностабильных клапанах
Максимальное количество электромагнитных катушек
16
Максимальное количество электромагнитных катушек с цепью расшире
48
Оптимальное решение для
CPV; CPA
Поддержание напряжения питания при сбое
10 мс
Поддержка конфигурации
DDB файлы и битовые карты
Потребление тока при номинальном рабочем напряжении
Электроника ≤ 100 мА; Питание датчика зависит от датчика
Потребление тока при номинальном рабочем напряжении, нагрузка
Зависит от типа распределителя
Расширение СР-ветви
Да, 32 входа, 32 выхода
Светодиоды, относящиеся к продукту
12/14: состояние переключения распределителя; POWER: рабочее напряжение для питания электроники и нагрузки
Светодиоды, относящиеся к шине
BUS: ошибки связи и конфигурации
Сертификация Fieldbus
PNO
Скорость передачи данных (бод)
9,6 кб aud ... 12 Мб aud, Автоматическое обнаружение
Типы коммуникации
Циклическая коммуникация
Электрическая изоляция, интерфейс fieldbus
Оптопара
Условия эксплуатации
Защищен от смены полярности
Для всех электрических соединений
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Температура окружающей среды
От -5 °C до +50 °C
Температура хранения
От -20 °C до +70 °C
Электрические характеристики
Класс защиты
IP65
Номинальное напряжение
24 В DC
Остаточная пульсация
4 Vss
Электрическое подключение
Кабель с разъемом
